Budowa ITPO – Dostawa wyposażenia suwnic odpadów. Na zdjęciu widoczne są chwytaki główne i pomocnicze, będą one stale podłączone do suwnic.

Budowa ITPO – Na zdjęciu widoczna konstrukcja z częścią silosów do przechowywania pyłów z systemu spalania i oczyszczania spalin.

Budowa ITPO – Na zdjęciu widoczna konstrukcja z częścią silosów do przechowywania pyłów z systemu spalania i oczyszczania spalin. Na prawo od konstrukcji silosów widoczne są zbiorniki środka redukcji NOx.

Budowa ITPO – Wnętrze komory spalania, czyli pierwszego ciągu kotła z zainstalowanym systemem ochrony ścian membranowych kotła.

Budowa ITPO – Część instalacji przygotowania wody dla kotłów, na zdjęciu widoczne są dwa zestawy filtrów odwróconej osmozy.

Budowa ITPO – Widoczne na zdjęciu są zainstalowane w budynku bunkra główne mosty suwnic odpadów.

Instalacja ścian na budynku kotłowni ITPO. Ściany kotłowni są wykonywane z tak zwanych paneli wielowarstwowych i są montowane jako panele przez alpinistów.

Instalacja ścian na budynku kotłowni ITPO. Ściany kotłowni są wykonywane z tak zwanych paneli wielowarstwowych i są montowane jako panele przez alpinistów.

Instalacja ścian na budynku kotłowni ITPO. Ściany kotłowni są wykonywane z tak zwanych paneli wielowarstwowych i są montowane jako panele przez alpinistów.

Instalacja ścian na budynku kotłowni ITPO. Ściany kotłowni są wykonywane z tak zwanych paneli wielowarstwowych i są montowane jako panele przez alpinistów.

Zestaw zaworów służących do odpowietrzenia części parowej kotła ITPO. Podczas uruchamiania kotła ważnym jest usunięcie powietrza z części, w której będzie znajdować się para przed przekazaniem jej do dalszych części instalacji.

Instalacja ścian na budynku kotłowni ITPO. Ściany kotłowni są wykonywane z tak zwanych paneli wielowarstwowych i są montowane jako panele przez alpinistów.

Budowa ITPO. Widok z dachu Kotłowni szczytowej na północnowschodnią część zespołu budynków kotłowni. Na zdjęciu widoczny jest początkowy proces budowy ścian budynków maszynowni i kotłowni.

Dostawa i instalacja turbozespołu w budynku maszynowni. Na zdjęciu jest widoczny moment przenoszenia turbozespołu i osadzaniu go w miejscu docelowym.

Budowa ITPO. Budynki jeszcze w trakcie budowy. Po zakończeniu budowy taki widok będzie witać osoby wjeżdżające na teren Instalacji.

Stacja pomiarowo filtracyjna gazu ziemnego będącego jednym z dwóch paliw dla Kotłowni Szczytowej oraz palników rozruchowych dla kotła ITPO.

Budowa ITPO. Widoczny proces montażu belek podsuwnicowych w przestrzeni bunkra na odpady (paliwo dla kotła ITPO). Na tych belkach będą zainstalowane szyny, po których będą się poruszać suwnice zasilające kocioł ITPO w paliwo.

Budowa ITPO, widok instalacji powietrza wtórnego dla kotła. Zadaniem powietrza wtórnego jest wytworzenie przepływu wirowego spalin wewnątrz pierwszym ciągu kotła.

Elementy produkcji ciepła dla Miejskiej Sieci Ciepłowniczej, czyli wymiennik ciepłowniczy podczas instalacji w budynku maszynowni.

Prace ziemne w obszarze wyprowadzenia mocy elektrycznej wytworzonej w ITPO do sieci przesyłowej 110kV

Prace budowlane w budynku waloryzacji żużla. Na zdjęciu są widoczne kwatery mające na celu gromadzenie materiału po procesie termicznego przekształcenia odpadów.

Uroczystość stemplowania kotła ITPO po próbie ciśnieniowej kotła. Na zdjęciu widoczne są instalacja oczyszczania spalin kotłowni ITPO wraz z kotłem i umiejscowionym za nim bunkrem.

Budowa ITPO. Pierwsze duże elementy technologiczne w budynku maszynowni. Na zdjęciu widoczne są dwa wymienniki ciepła, których głównym zadaniem jest odzysk ciepła z pary, która napędziła już turbinę parową. Ciepło odzyskane w tych wymiennikach zostanie w efekcie końcowym przekazane do Miejskiej Sieci Ciepłowniczej.

Budowa ITPO. Na zdjęciu widoczne są dwa zbiorniki ciśnieniowe układu parowo-wodnego Instalacji tzw. odgazowywacze termiczne. Ich zadaniem jest usunięcie gazów zawartych z cieczy.

Budowa ITPO. Montaż wełny izolacyjnej na kanale spalin w części instalacji oczyszczania spalin, kolejnym krokiem będzie instalacji blach jak to jest widoczne za rusztowaniami. Właściwe wykonanie izolacji termicznej jest bardzo ważnie nie tylko ze względów bezpieczeństwa ludzi lecz również samego procesu technologicznego. W tych kanałach będą płynęły spaliny o temperaturze ponad 140 oC

Budowa ITPO. Widok na konstrukcję dachu maszynowni w którym będzie zainstalowany turbozespół. Po lewej stronie zdjęcia za konstrukcją stalową budynku zainstalowany jest kocioł.

Budowa ITPO. Budynek nastawni i administracyjny, główne roboty betoniarskie zostały zakończone i obecnie trwają prace elewacyjne polegające na montażu izolacji przed wykonaniem końcowej warstwy elewacji.

Budowa ITPO. Na zdjęciu widoczne są, elewacja klatki schodowej wraz z windą służącą do obsługi i komunikacji pomiędzy poszczególnymi poziomami kotłowni, z lewej strony konstrukcja betonowa i stalowa budynku maszynowni w której będzie zainstalowany między innymi turbozespół, po prawej stronie instalacja oczyszczania spalin wewnątrz budynku.

Na zdjęciu widoczna jest część systemu zabezpieczenia przed pożarem, a raczej walki z nim, czyli zbiornik z zapasem wody do gaszenia ewentualnego pożaru, a za nim pompowania ppoż., w której są zainstalowane dwie pompy tłoczące wodę do systemu hydrantów i innych urządzeń przeciwpożarowych korzystających z wody. Zapas wody w zbiorniku jest automatycznie uzupełniany z sieci miejskich wodociągów.

W tle zbiorniki z zapasem lekkiego oleju opałowego dla dwóch kotłów Kotłowni Szczytowej oraz dla palników rozruchowych kotła ITPO. Lekki olej opałowy, poza gazem ziemnym, jest jednym z dwóch paliw, które będzie wykorzystywane do produkcji ciepła z Kotłowni Szczytowej. Na pierwszym planie widoczne jest miejsce podłączenia systemu wytwarzania piany gaśniczej w celu ochrony tych zbiorników.

Na zdjęciu widoczne są dwa obiekty części ITPO. Z lewej strony konstrukcja budynku kotłowni (szare belki stalowe) z widocznym wewnątrz kotłem (brązowe elementy) jeszcze przez zainstalowaniem izolacji termicznej i zieloną konstrukcją nośną samego kotła. Po prawej stronie widoczny jest pylon komunikacyjny, jego zadaniem jest połączenie wszystkich poziomów kotłowni ITPO z Maszynownią, w której będzie zainstalowany turbozespół oraz nastawnia (pomieszczenie, z którego steruje się całą Instalacją). Wewnątrz pylonu poza klatką schodową będzie też do dyspozycji obsługi winda osobowo-towarowa.

Widok z górnych kondygnacji budynku administracyjnego. Na zdjęciu widoczna jest Kotłownia Szczytowa z dwoma kotłami wodnymi służącymi do produkcji ciepła dla mieszkańców Olsztyna. Z prawej strony widoczny duży agregat prądotwórczy (szary kontener z świecącymi elementami na dachu) będący zasilaniem awaryjnym dla całej Instalacji. Dzięki temu urządzeniu, nawet przy całkowitym braku zasilania elektrycznego z sieci elektroenergetycznych Instalacja może zostać uruchomiona i przejść do normalnej pracy. W tle widoczna panorama południowej części Olsztyna.

Parafrazując słowa piosenki, niech się mury pną do góry. Na zdjęciu widoczna konstrukcja budynku bunkra wykonanego metodą szalunku ślizgowego oraz budynku Nastawni pełniącego funkcję administracyjną, zarządzania pracą Instalacji i rozdzielni elektrycznej.

Na pierwszym planie konstrukcja budynku kotłowni z umieszczoną w niej instalacją oczyszczania spalin. Elementy widoczne wewnątrz hali to tylko część całego systemu oczyszczania spalin (na zdjęciu widać mniej niż połowę tych urządzeń). Instalacja spełnia najwyższe standardy emisyjne.

1 - Dostawa pomp wody zasilającej kocioł ITPO

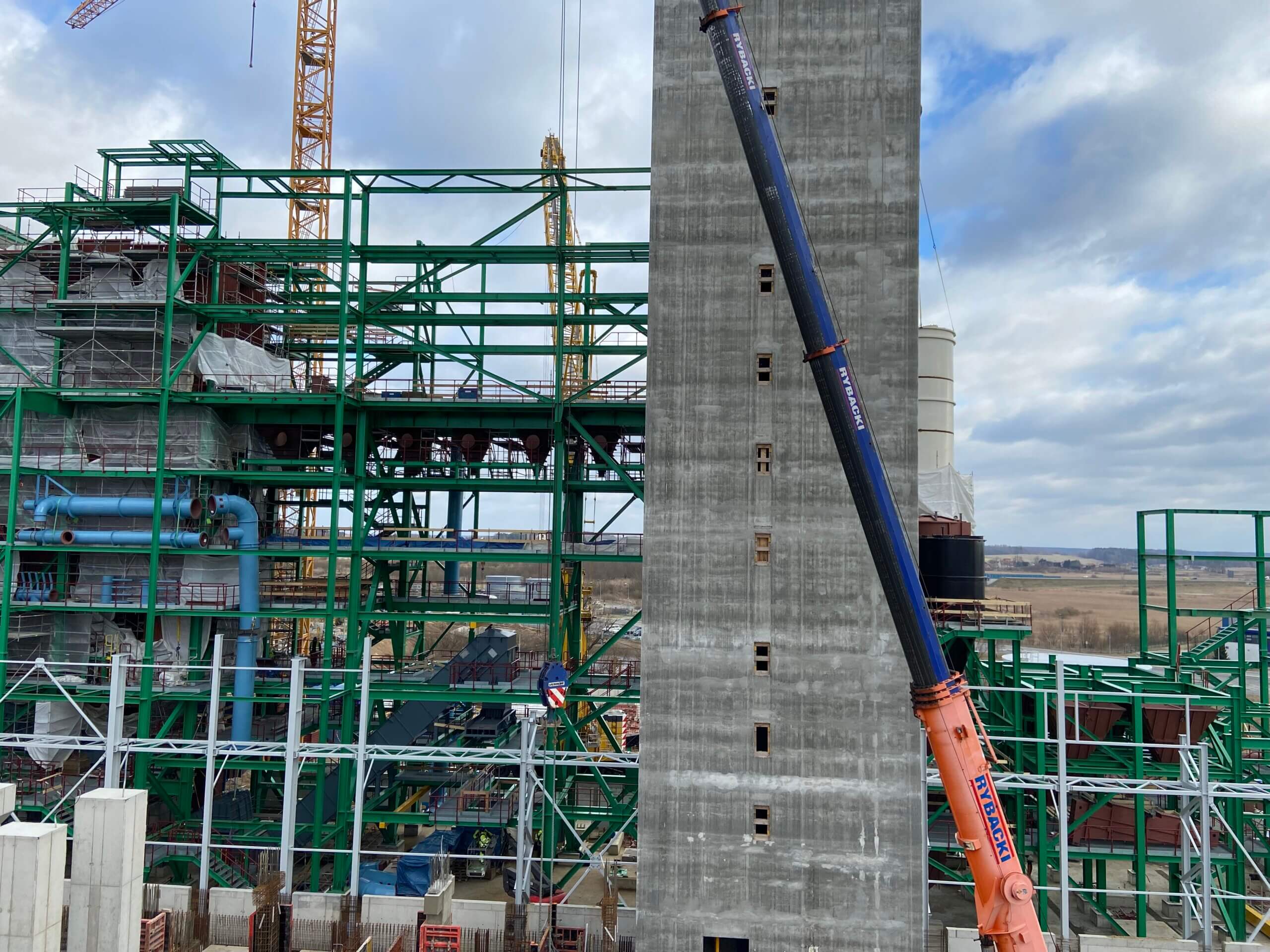

2 - Konstrukcja budynku oraz jednego z elementu systemu oczyszczania spali z kotła ITPO

3 - Konstrukcja budynku kotłowni i oczyszczania spalin

4 - Prace elewacyjne pylonu komunikacyjnego

5 - Wewnątrz kotłowni. Na zdjęciu jeden z wielu zbiorników ciśnieniowych, a w dali część wyposażenia systemu oczyszczania spalin

6 - Górne elementy kotła ITPO i końcowe prace montażowe

1 – Instalacja elementów kotwiących wymurówkę ogniotrwałą wewnątrz kotła w ostatniej strefie rusztu i nad odżużlaczem

2 – Konstrukcja żelbetowa hali oraz turbozespołu

3 – Pompy wyprowadzenia ciepła do miejskiej sieci, prace porządkowe w toku

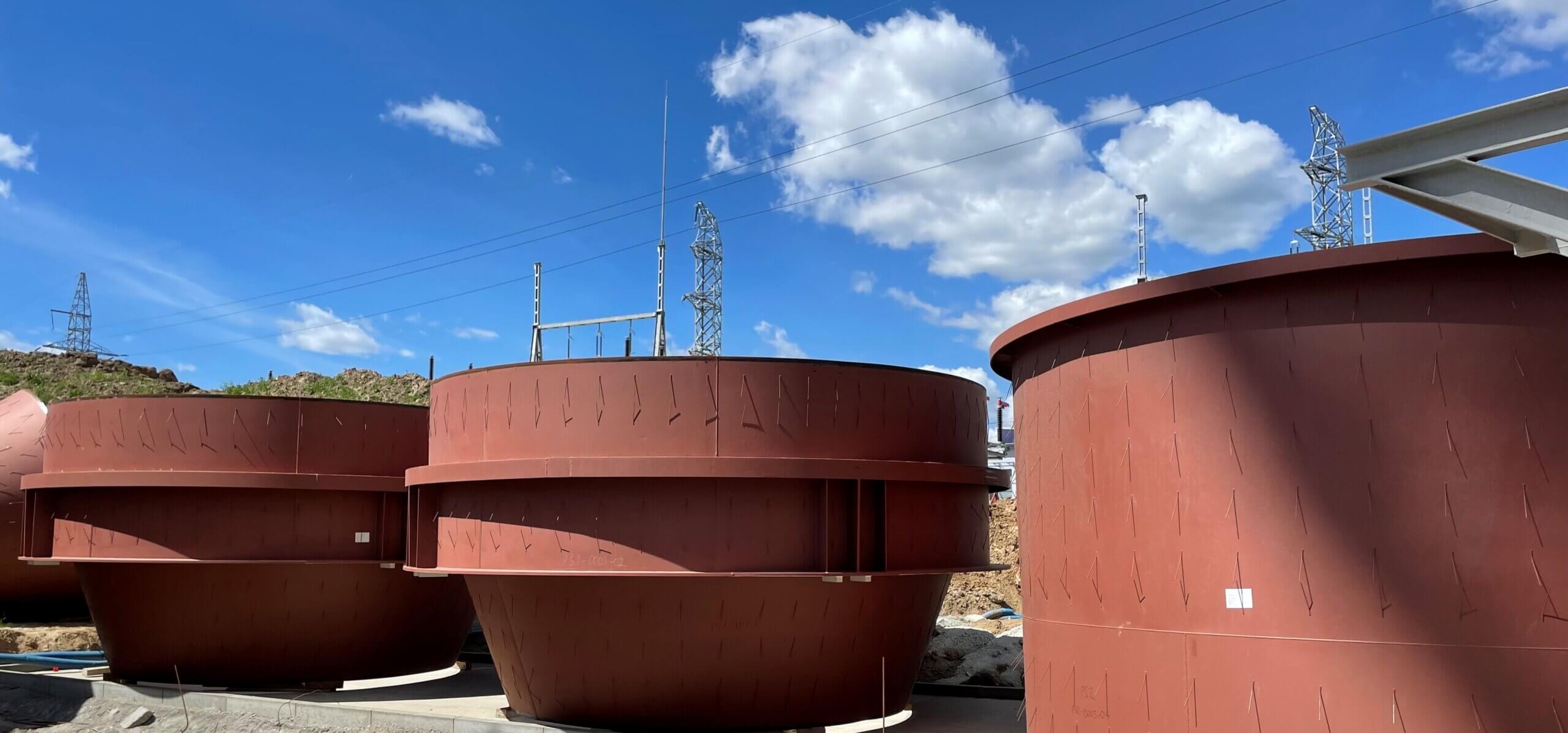

4 – Sekcje silosów na materiały po procesowe przygotowane do instalacji ich na konstrukcji nośnej

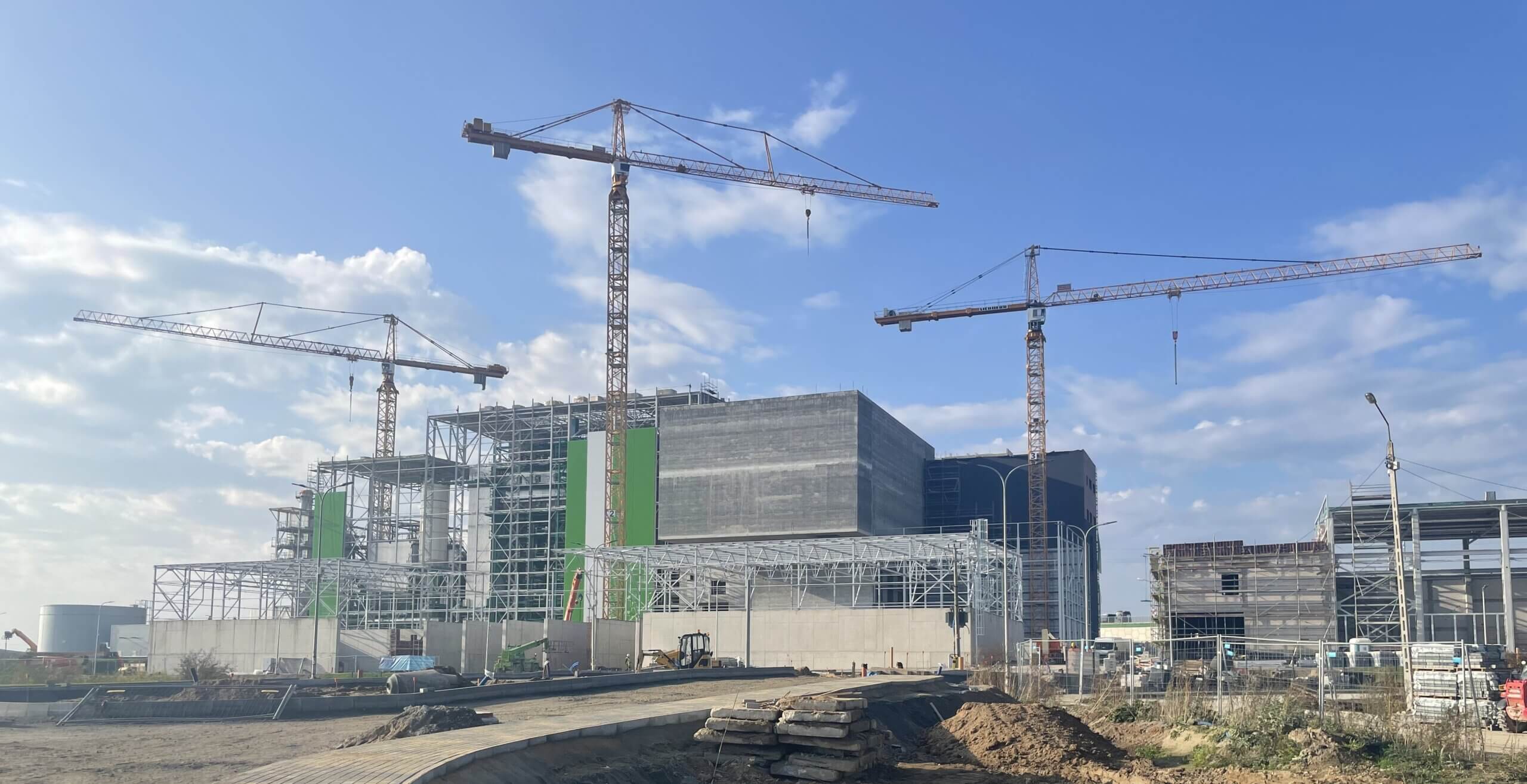

5– Konstrukcja budynku oraz kocioł ITPO

6 – Lej zasypowy kotła ITPO

1 Przygotowanie do podniesienia walczaka

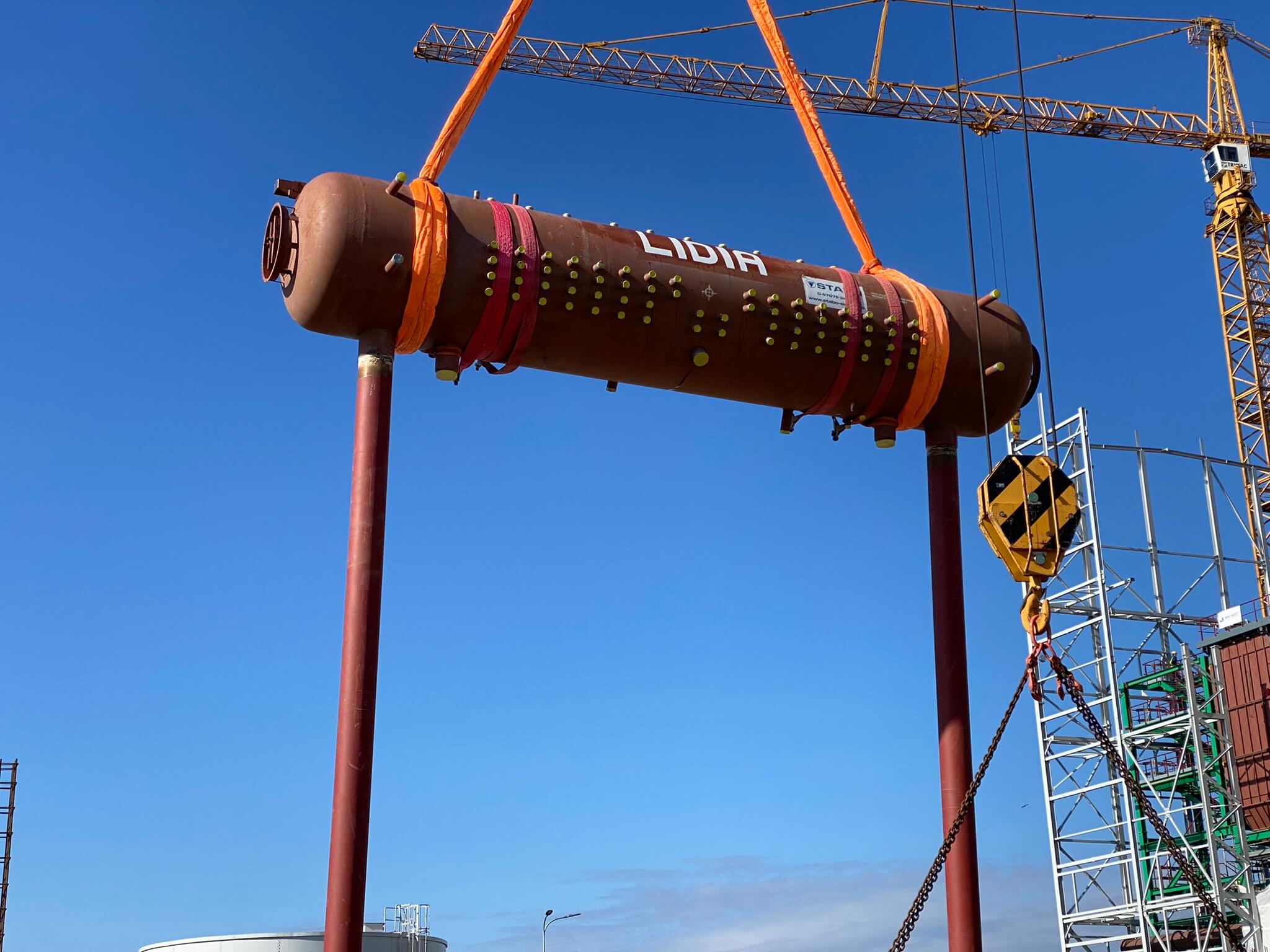

2 Przenoszenie walczaka na konstrukcję kotła

3 Posadowienie walczaka na kotle

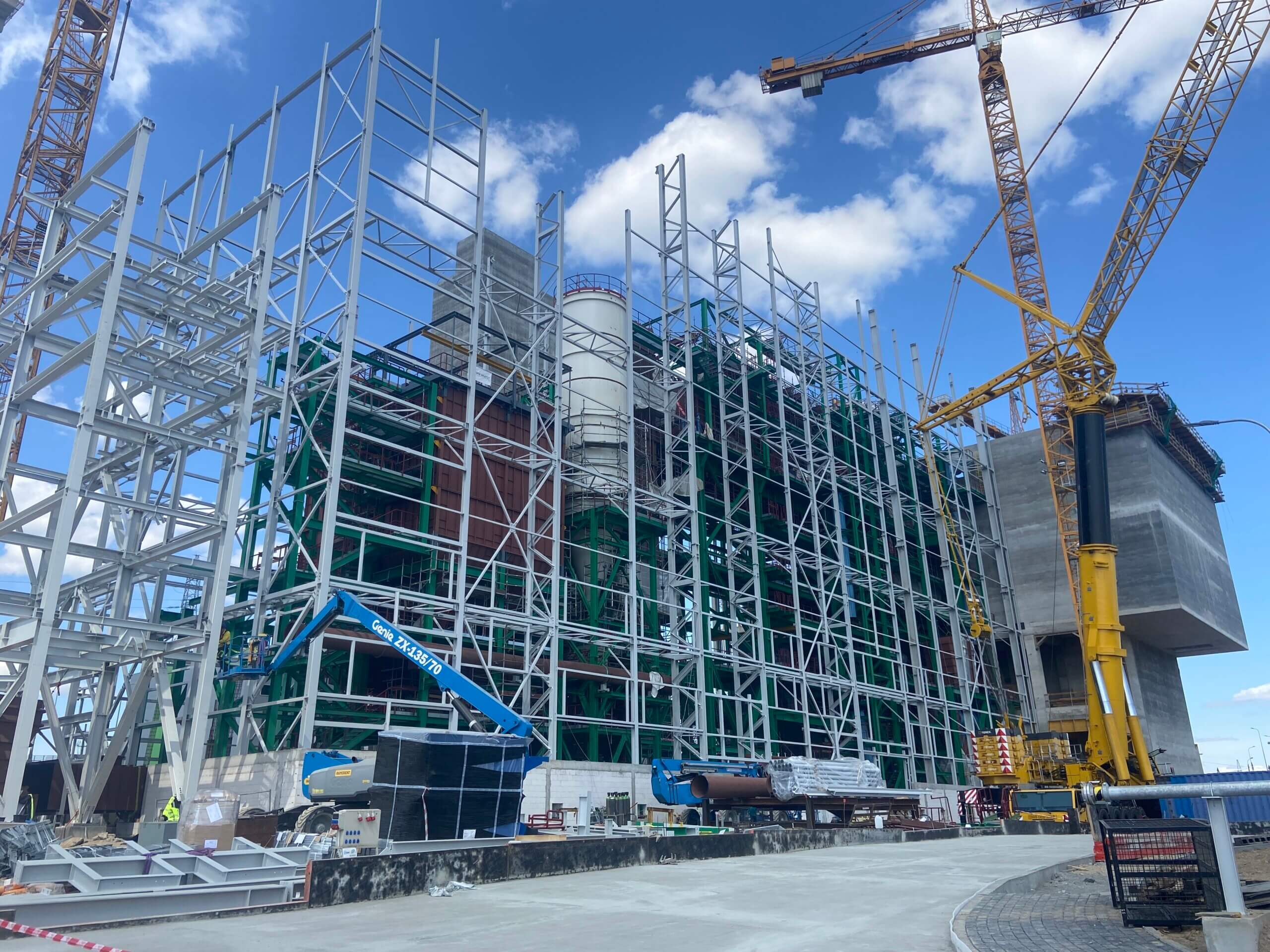

4 Budowa WTE – konstrukcja budynku

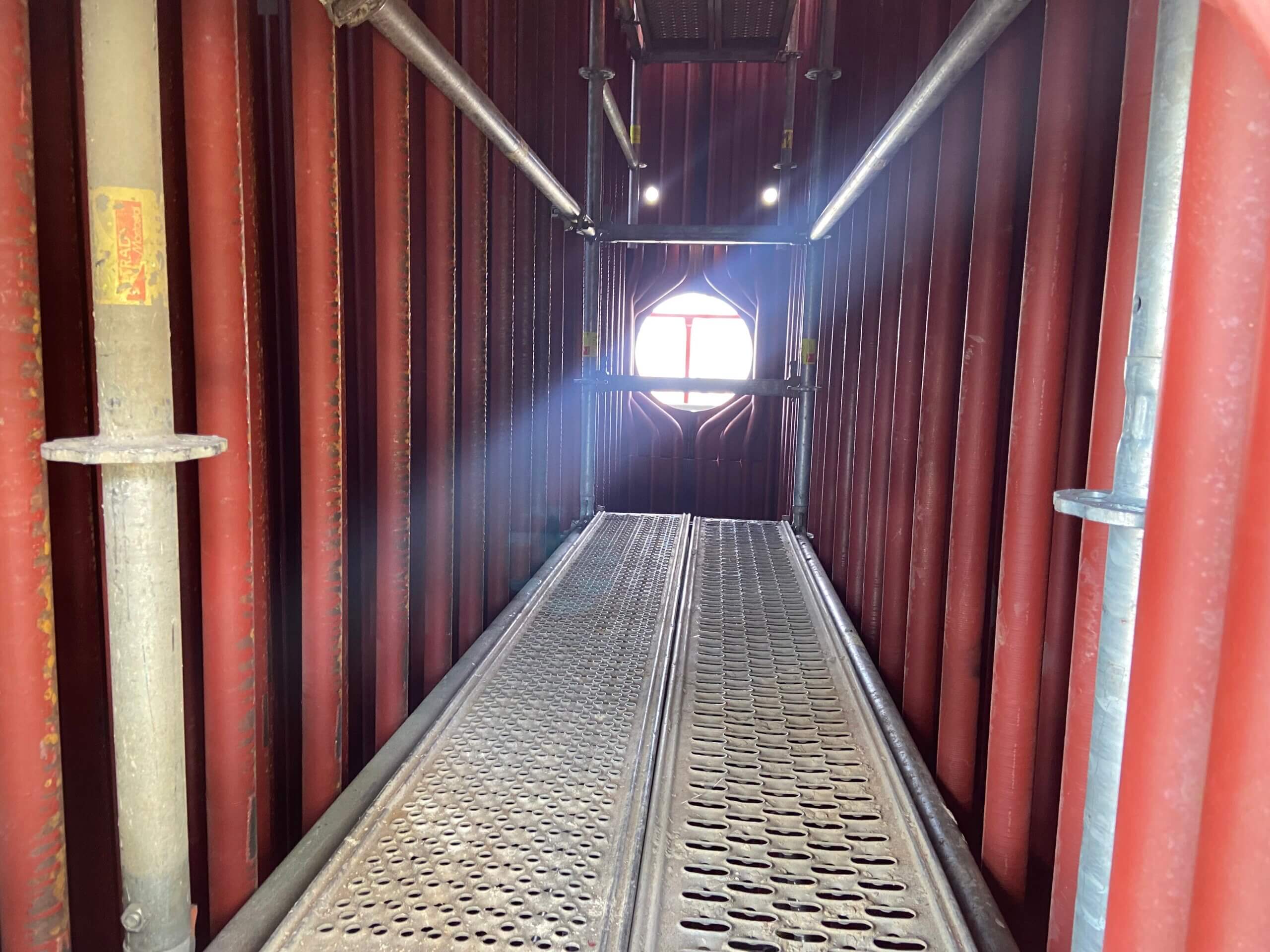

5 Wnętrze kotła – rury przegrzewaczy pary

6 Widok na instalację z zaplecza budowy

1 Budowa ITPO, widok na część instalacji oczyszczania spalin oraz konstrukcji hali

2 Budowa ITPO, widok lei odprowadzenia pyłów z czwartego ciągu kotła oraz początek piątego ciągu kotła

3 Budowa ITPO, widok przez właz na zainstalowane wiązki ekonomizerów w piątym ciągu kotła podczas montażu

4 Wykonanie słupów żelbetonowych konstrukcji – Obiekt nr 4

5 Przegrzewacze pary

6 Montaż podgrzewacza powietrza pierwotnego

1 Kotły szczytowe gotowe do pracy

2 Budowa Etapu 2. Budynek bunkra oraz dwa piętra budynku nastawni

3 Budowa Etapu 2. Budowa kotła wraz z konstrukcją wsporczą oraz część systemu oczyszczania spalin

4 Budowa Etapu 2. Na zdjęciu widoczna część instalacji oczyszczania spalin

5 Budowa Etapu 2. Na zdjęciu widoczna część instalacji oczyszczania spalin

6 Budowa Etapu 2. Plac wstępnego przygotowania ekranów wodnych kotła WtE przed ich montażem na miejscu

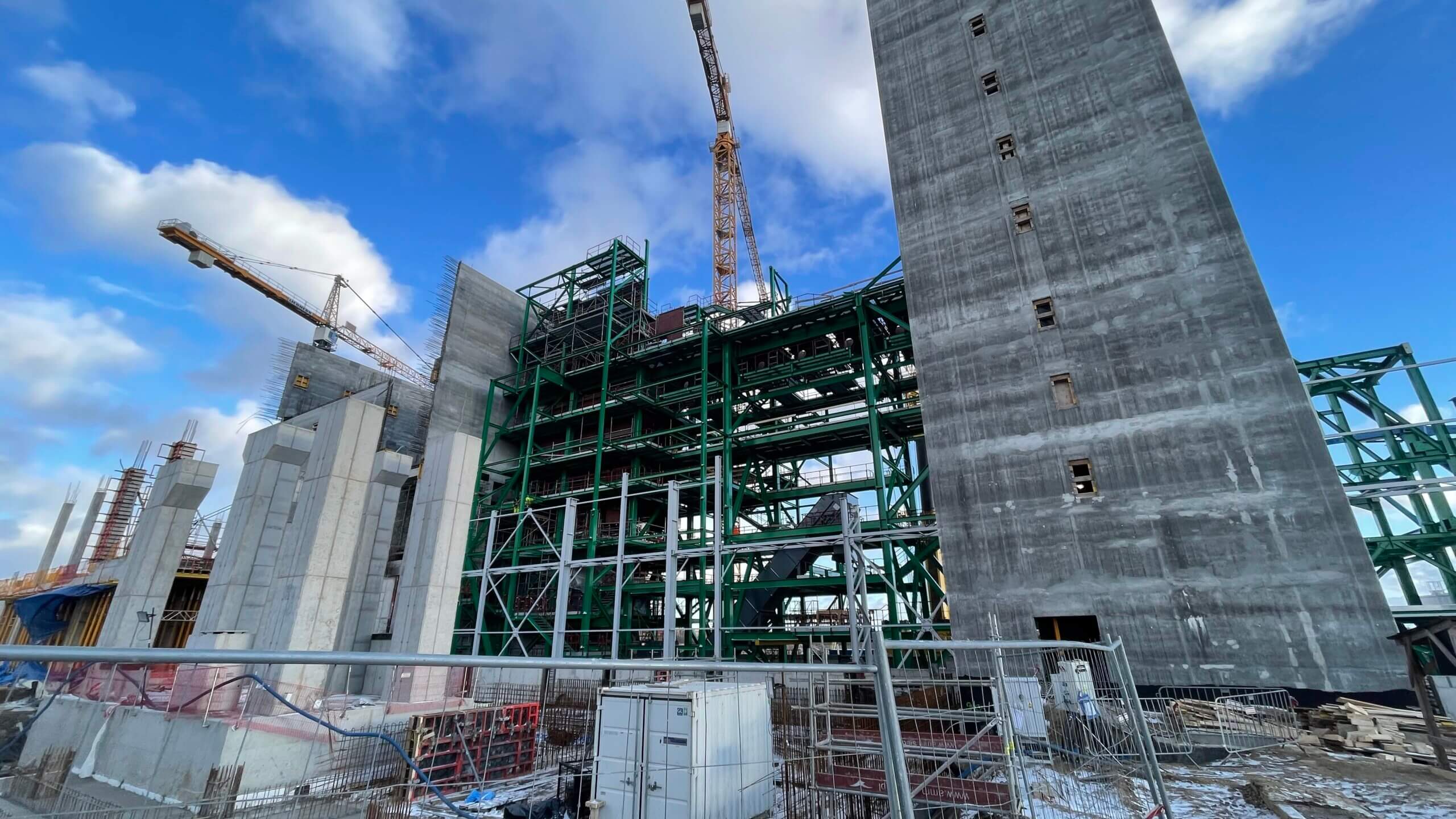

1 - konstrukcja nośna kotła z trzema ciągami kotła oraz część systemu odżużlania

2 - Kotłownia szczytowa wraz z tylną ścianą kotła i instalacją gazową, w tle kocioł numer 2

3 - ściana membranowa kotła ITPO

4 - Widok z kotłowni ITPO na kotłownię szczytową i budynek elektryczny

5 - Górna część KS

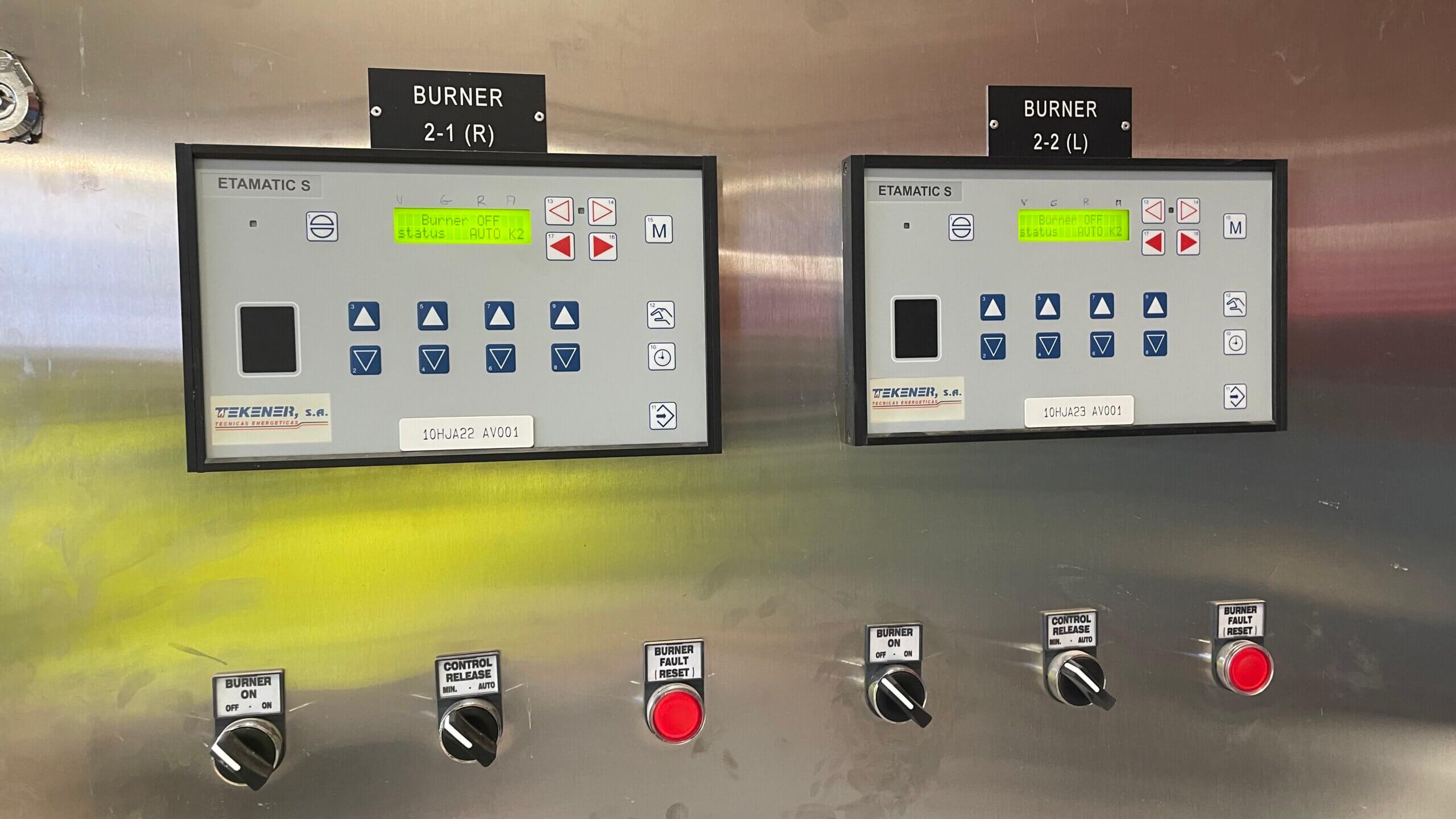

6 - Dodatkowy panel sterujący kotła szczytowego nr 2
